蒸壓加氣混凝土板建筑構造說明主要從設計要求、構造要求、墻面裝飾工程做法要求、板材選用要求、施工驗收要求幾個方面來說明。本文摘自《蒸壓加氣混凝土砌塊、板材構造》13j104圖集A18頁、A19頁A20頁、A21頁。
一、設計要求
1、本圖集中板材均為配筋規格條板,板材墻體按建筑結構構造特點可選用橫板、豎板、拼裝大板三種布置形式。選用板材規格時應滿足結構設計要求,并應優先選用專用配套材料。
2、選用要求:外墻板及屋面板應采用強度等級不低于A3.5的配筋板材;內墻板應采用強度等級不低于A2.5的配筋板材。
3、墻體厚度、構造柱及圈梁等設置應滿足相關結構及熱工設計規范要求。
4、本圖集屋面板部分僅編入適用于蒸壓加氣混凝土砌塊低層承重結構及工業建筑的不上人平屋面,選用時應按工程實際情況個體設計
5、屋面熱工設計應滿足現行國家節能設計標準及熱工規范的要求。
6、蒸壓加氣混凝土產品用于復合屋面時應采取排濕排汽措施。
二、構造要求
（一）、墻板
1、墻板平縫拼接時板縫縫寬不應大于5m,安裝時應以縫隙間擠出砂漿為宜。
2、墻縫要求
（1）、墻板側邊及頂部與鋼筋混凝土墻、柱、梁、板等主體結構連接處應預留10~20m縫隙,縫寬需滿足結構設計要求。
（2）、墻板與主體結構之間宜采用柔性連接,宜用彈性材料填縫,有防火要求時應采用防火材料填縫(如巖棉、玻璃棉等。
（3）、外包外墻板應設構造縫,外墻板的室外側縫隙應采用專用密封膠密封,室內側板縫及內墻板板縫應采用嵌縫劑嵌縫。
（4）、板縫做法詳見第A50頁板縫做法選用表。
3、門窗洞口做法要求:應滿足建筑構造、結構設計及節能設計要求,外門窗的安裝位置宜靠近保溫層的位置,否則外門窗口外側或內側四周墻面應進行保溫處理,外門窗宜采用具有保溫性能的附框。外門、窗框或附框與墻體之問應采取保溫及防水措施。
4、附墻暗管做法,見實例5
（1）、開槽:不宜橫向開槽,可沿板長方向開槽;宜避開主要受力鋼筋;開槽時應彈線,并采用專用工具開槽。
（2）、敷設管線:需要時可用管卡件將管線固定在墻上。
（3）、填槽:敷設管線后應用專用修補材料補平并做防裂處理。
蒸壓加氣混凝土板設計要求
5、墻面防裂措施:墻面抹灰層應設分格縫。墻板板縫處外墻抹灰層如采用強度較高的抹灰層時應采取防裂措施,如采用耐堿玻纖網格布壓入聚合物水泥砂漿層的做法。
6、采用板材女兒墻時,女兒墻高度應不大于4倍板厚,同時應滿足結構設計要求,否則不應采用板材女兒墻。
7、其他設計要求同砌塊設計要求
（二）、屋面板
1、檐口部位宜做有組織排水。當采用無組織排水時,應有合理的防排水和滴水構造,不得順板端自由流淌。
2、屋面保溫材料及防水材料的選用應符合現行國家標準要求,應按工程實際情況設計選用。
3、出屋面的管道、排氣、排煙孔以及女兒墻墻根,應有防排水措施。
4、屋面板表面不宜開槽。必須開槽時可在板的上部表面沿板長方向開槽,宜避開鋼筋,不得橫向開槽。
5、屋面板不應作為屋架的支撐系統。
三、墻面裝飾工程做法要求
工程做法要求同砌塊工程做法要求。
四、板材選用要求
1、根據實際工程和具體功能要求等選用板材。有節能設計要求的建筑應根據板材的熱工性能指標進行熱工計算,依據計算結果選用板厚和板型,有隔聲設計要求的建筑可參考本圖集。
2、施工及驗收要求
蒸壓加氣混凝板墻板排板設計

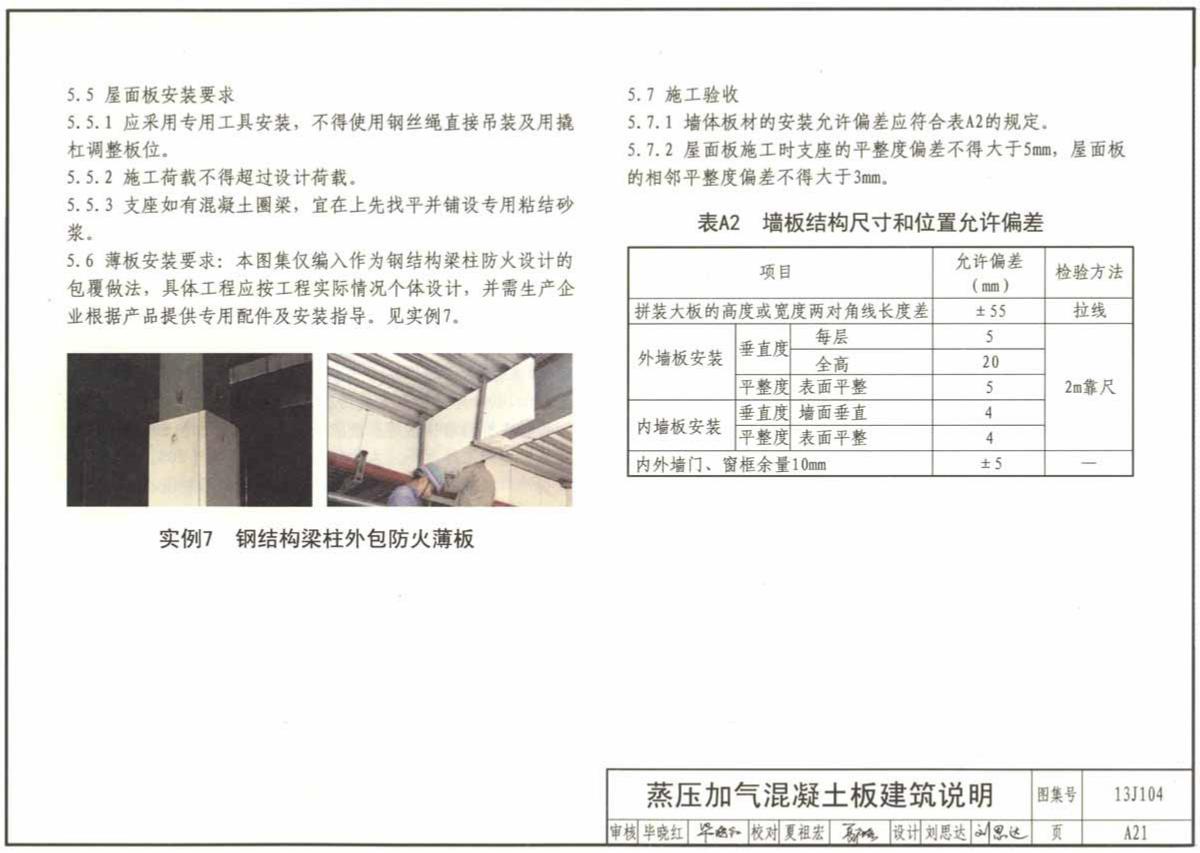

蒸壓加氣混凝土屋面板安裝要求
