蒸壓加氣混凝土板抗折性能是檢驗(yàn)蒸壓加氣混凝土板性能的一個(gè)重要標(biāo)準(zhǔn)，它不但關(guān)系者蒸壓加氣混凝土板質(zhì)量的好壞，而且還存在安全隱患。所以對(duì)蒸壓加氣混凝土板抗折性能實(shí)驗(yàn)至關(guān)重要。本文主要結(jié)合《蒸壓加氣混凝土板標(biāo)準(zhǔn)》15762-2008要求講解其抗折實(shí)驗(yàn)的方法與步驟。
一、試件準(zhǔn)備，采用機(jī)鋸或刀鋸，切割時(shí)不得將試件弄濕。
1、試件應(yīng)沿制品發(fā)氣方向中心部分上，中、下順序鋸取一組，“上”塊上表面距離制品頂面30mm中”塊在制品正中處，“下”塊下表面離制品底面30mm，制品的高度不網(wǎng)，試件聞隔略有不同，以600mm的制品為例如下圖：

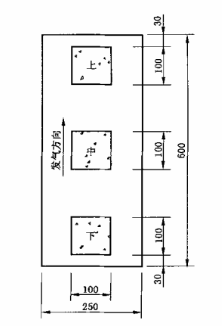

1立方體試件鋸雙示圖
2、試件表面必須平整,不得有裂縫或明顯缺陷,尺寸允許偏差為士2mm試件應(yīng)逐塊編號(hào),標(biāo)明鋸取部位和發(fā)氣方向。
3、試件為100mmx100mm×100mm正立方體,共二組6塊在試件中部測(cè)量其寬度和高度,精確至1mm將試件放在抗彎支座輔輪上,支點(diǎn)間距為300mm,開(kāi)動(dòng)試驗(yàn)機(jī),當(dāng)加壓鍵輪與試件接近時(shí)切割。
二、實(shí)驗(yàn)步驟
1、檢查試件外觀。
2、在試件中部測(cè)量其寬度和高度，精確至1mm。
3、將試件放在抗彎支座韆輪上，支點(diǎn)間距為300mm，開(kāi)動(dòng)試驗(yàn)機(jī)，當(dāng)加壓輾輪與試件接近時(shí)，調(diào)整加壓輥輪及支座輥輪，使接觸均衡，其所有間距的尺寸偏差不應(yīng)大于士1mm。

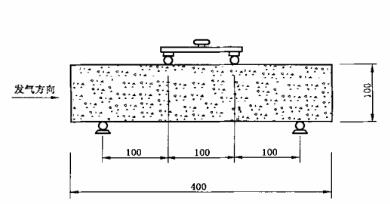

抗折強(qiáng)度試驗(yàn)示意圖
4、試驗(yàn)機(jī)與試件接觸的兩個(gè)支座輥輪和兩個(gè)加壓輪應(yīng)具有直徑為30mm的弧形頂面，并應(yīng)至少比試件的寬度長(zhǎng)10mm，其中3個(gè)(一個(gè)支座提輪及兩個(gè)加壓幅輪)盡量做到能動(dòng)并前后傾斜。
5、以(0.20土O.05)kN/s的速度連續(xù)而均勻地加荷,直至試件破壞,記錄破壞荷載(p)及破壞位置。
相關(guān)閱讀：《蒸壓加氣輕質(zhì)隔墻板等級(jí)要求如何區(qū)分》
《蒸壓加氣混凝土板生產(chǎn)、型式檢驗(yàn)項(xiàng)目大全》
相關(guān)閱讀：《蒸壓加氣輕質(zhì)隔墻板等級(jí)要求如何區(qū)分》
《蒸壓加氣混凝土板生產(chǎn)、型式檢驗(yàn)項(xiàng)目大全》
本文地址：http://m.jxcloth.com/qiangbanxuanqu/121.html
上一篇：蒸壓加氣混凝土板屬于新型墻體材料嗎 下一篇：蒸壓加氣混凝土板條板檢測(cè)報(bào)告及材料檢測(cè)標(biāo)準(zhǔn)
